联发科的天玑9400芯片正式亮相，标志着移动芯片领域又一次技术进化。这款芯片采用了台积电最新的3nm制程工艺，配备全大核CPU架构，主频最高达3.62GHz，为高性能应用带来了全新的可能。与同行相比，天玑9400不仅在跑分测试中表现抢眼，还实现了在低功耗模式下的显著性能提升。这种全面的升级，展示了联发科在芯片设计中的深厚技术积累和对用户实际需求的精准把握，进一步奠定了其市场竞争力。

先来看看天玑9400各个方面的账面数据最新升级。天玑9400采用了业界最先进的第二代台积电3nm制程，第二代全大核CPU架构包含1个主频高达3.62GHz 的Cortex-X925超大核，3个主频为3.3GHz的Cortex-X4超大核和4个2.4GHz的Cortex-A720大核。而且全新的PC级Arm v9架构让IPC提升了15%。而且二级缓存提升100%，三级缓存也提升50%，可以完美发挥天玑9400性能潜力。这一套组合拳下来，联发科目的是要做到「既要又要」，也就是性能要更好、能耗还要更低。

GPU上，天玑9400搭载最新的旗舰12核 GPU Immortalis-G925，峰值性能提升41%，功耗降低44%， 并且首发支持天玑OMM追光引擎，不仅光追渲染的画面更加真实，堪比PC级的光追效果，更是率先支持90FPS的超高流畅度光追画质。天玑9400这次的GPU性能史诗级跃升，在能效上的进化，更最让人惊喜。

知名科技数码up主WHYLAB最近已经发布了天玑9400芯片的实测成绩，一起来看看首款第二代全大核智能体AI旗舰芯到底表现如何。

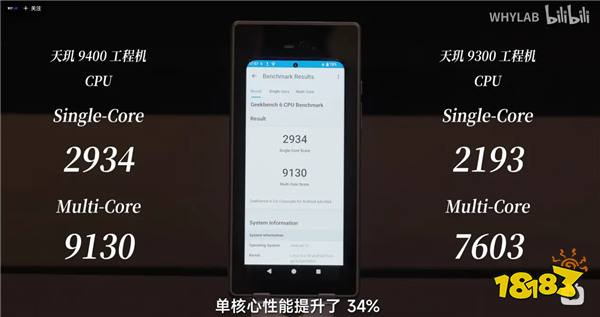

首先来看天玑9400采用的第二代全大核架构CPU。在WHYLAB Geekbench 6测试中，天玑9400单核心成绩达到2900以上，多核心成绩更是突破了9100分。对比天玑9300，不论是单核还是多核都提升巨大。再加上发布会上公布的，天玑9400 CPU多核功耗有40%的节省幅度，这个收益还是挺可观的。

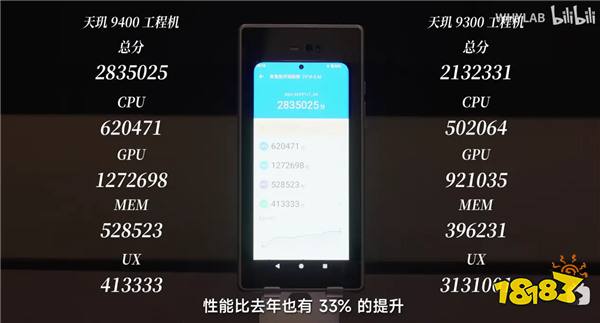

在WHYLAB的安兔兔跑分测试中，天玑9400总分283万分，性能对比去年旗舰有33%的提升，顺利登顶旗舰芯性能第一。

从CPU测试和安兔兔测试来看，天玑9400 CPU性能提升实在是猛，关键功耗还能降低40%，能把能效追求到这么夸张，目前也只有联发科的全大核架构能做出来了，当真是CPU的性能第一和能效霸主。如此惊艳的成绩，把旗舰手机芯片的性能水准拉升到一个全新的高度，天玑9400这把旗舰王者的交椅算是坐稳了。

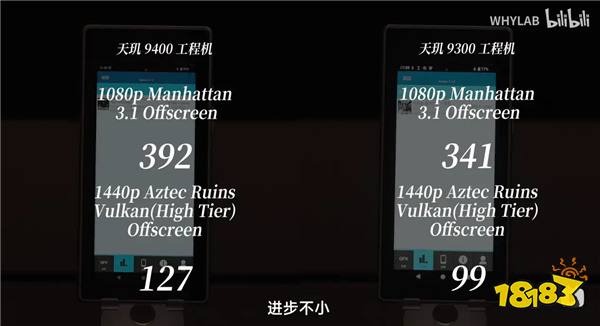

再来看WHYLAB对于天玑9400的GPU和游戏测试成绩。对比天玑9300，从1080P曼哈顿(3.1)和1440p Aztec(Vulkan)的离屏渲染帧数来看，天玑9400的进步很大。

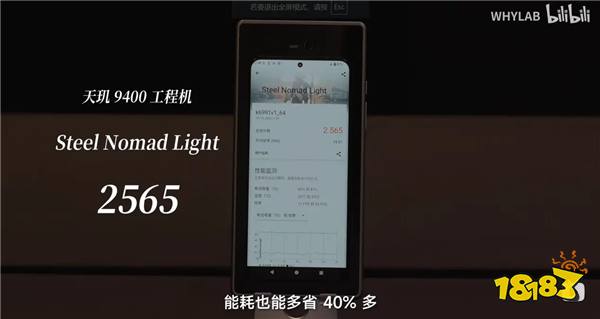

在3DMark的新基准测试Steel Nomad Light中，性能提升了40%多，能效也能多省40%多。这样的提升非常恐怖，简直是GPU跨代大升级。

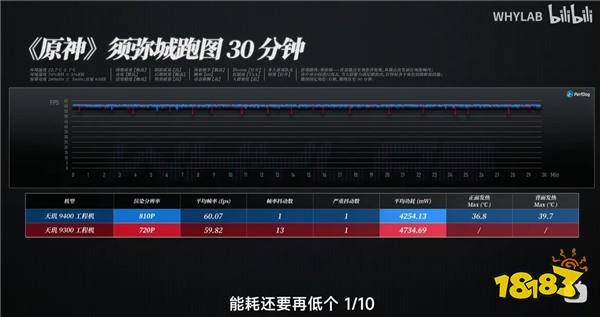

GPU强悍的性能对于体验最直观的提升，还是要看游戏测试。用WHYLAB统一的实验室游戏设置和测试路线，在810P的渲染分辨率下，测试了半小时的《原神》须弥城。测试成绩平均帧率60.07帧，输出意料中地好又稳。关键看功耗，平均4.3W，比天玑9300在720画质下，能效还能低1/10。

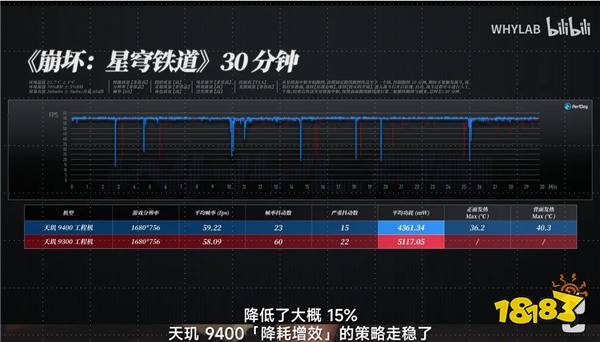

《崩坏：星穹铁道》同样测试半小时，除了转场时无法避免的降帧波谷，天玑9400的帧率曲线明显拉得更平直，对比天玑9300，帧率更满了，抖动也少了。关键是功耗降低了大概15%，背面温度最高也就40.3℃。能初步判定天玑9400降耗增效的策略走稳了。

天玑9400可以说是一颗「持家」、「务实」的芯片。「降耗增效」的升级理念，几乎贯穿整块 SoC 的每个角落。有针对性的堆料，没有跟风上更高的主频、而是根据实际落地的体验效果来选型、研发，再配合高效的性能调度，把每一寸性能用到实处，会比单纯拉高指标来提升性能，难度更高也更有意义。

从天玑9300到9400，联发科再次证明了自己在全大核架构上的技术领导力。作为业内首个商用化的第二代全大核芯片，天玑9400不仅展示了顶尖性能，还有效降低了功耗。这种性能与能效的平衡，将为未来手机设计提供新的标准，推动行业技术走向更加精细化的竞争。
